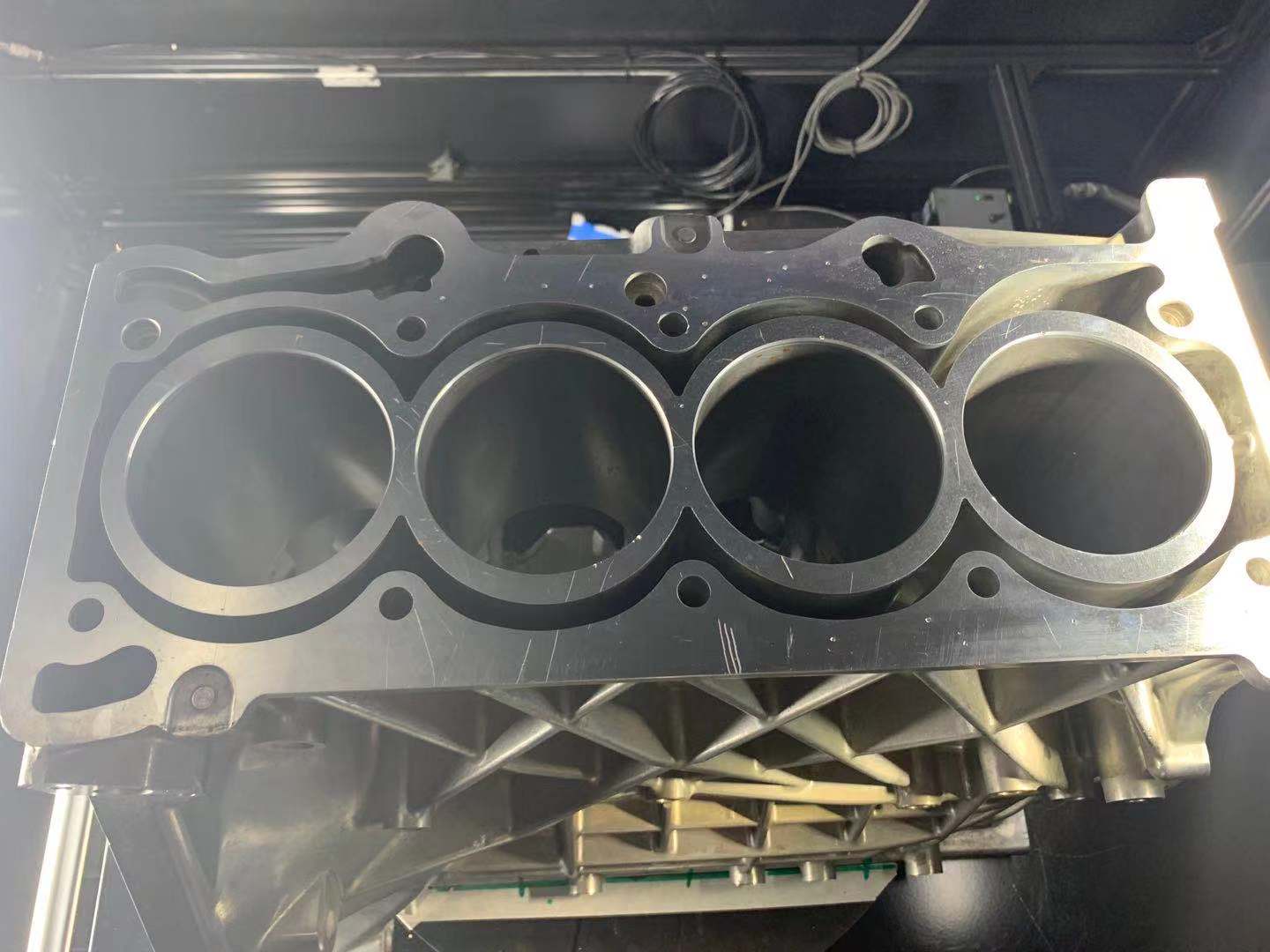

缸体表面检测要同时回答三个问题：孔洞有没有漏加工或多加工、加工面有没有划伤磕碰、表面有没有黑色铁屑附着。这台设备在入口处对来料拍照识别，顶部A相机负责上表面、侧面B相机负责侧表面，再由机器人携相机对上表面做移动检测，转台转动配合侧面相机完成侧表面检测，检测结果实时输出。

【适用工件与工艺场景】

适用于缸体类零件的机加后外观质量检测，检测项包括圆形孔洞错漏序、加工面划痕、磕碰伤与铁屑附着。节拍按工件情况定制，支持机种快速切换与路径规划自动示教，适合多型号混线生产的机加车间。

【技术参数】

检测项目：孔洞位置、加工孔大小、错漏序、工件划伤、磕碰伤

检测流程：入口处对来料拍照识别，给出缸体圆形孔洞错漏序情况、划伤情况、表面铁屑情况

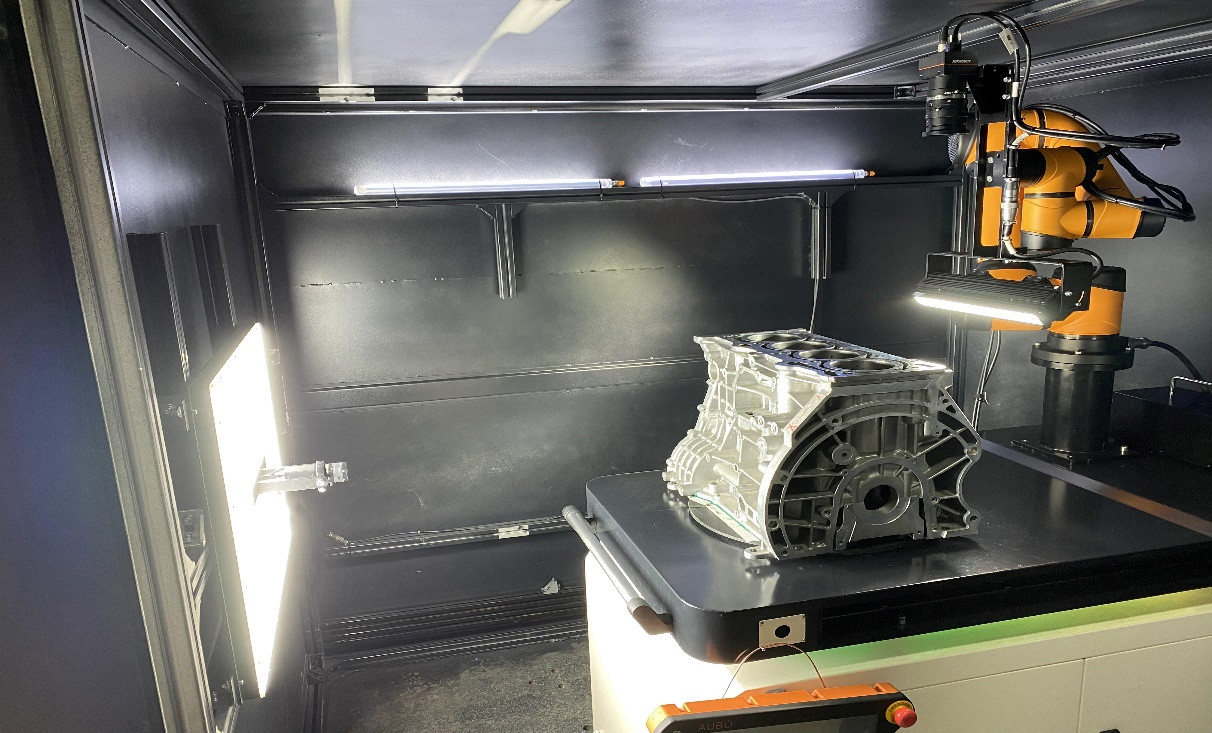

工艺说明：顶部A相机负责缸体上表面检测；侧面B相机负责缸体侧表面检测；机器人携带相机A对缸体上表面进行检测；转台转动，侧面相机B拍照检测侧表面；根据拍照结果实时给出检测情况

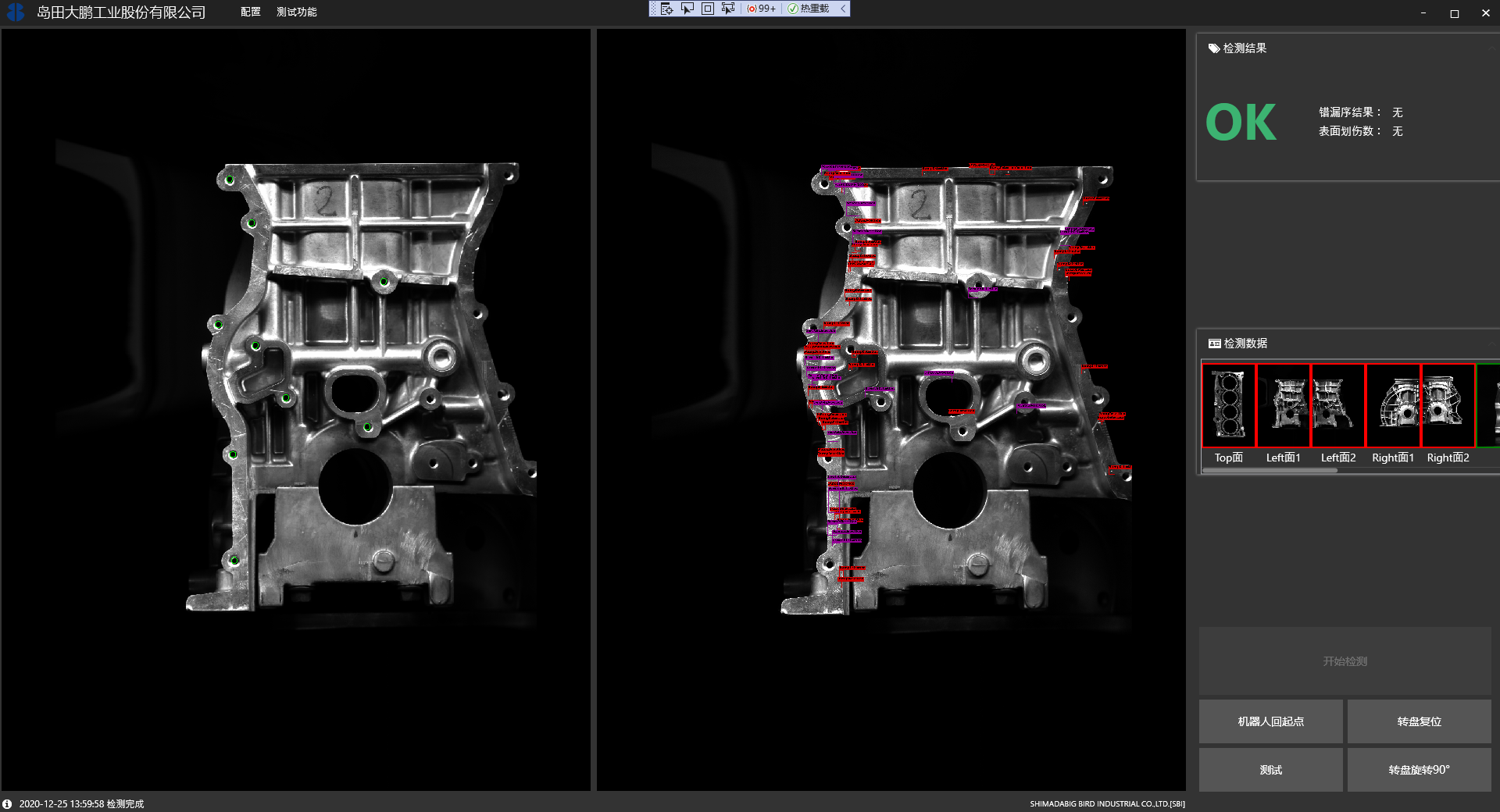

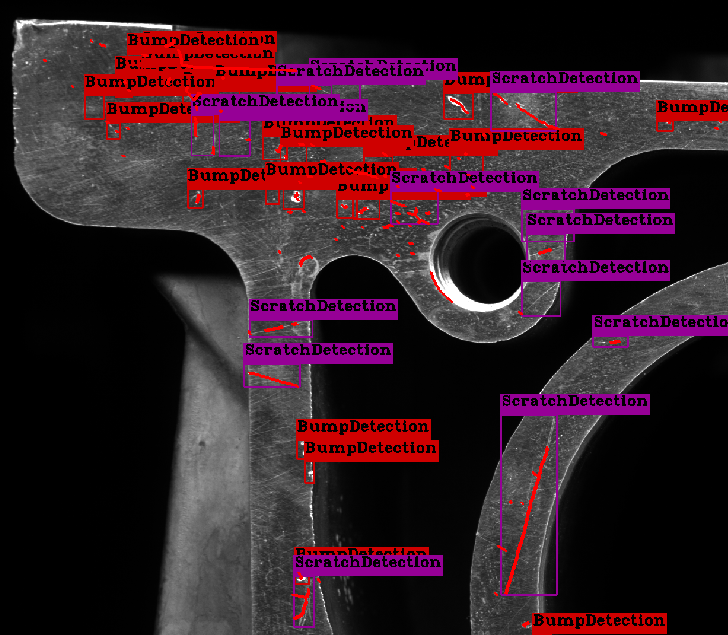

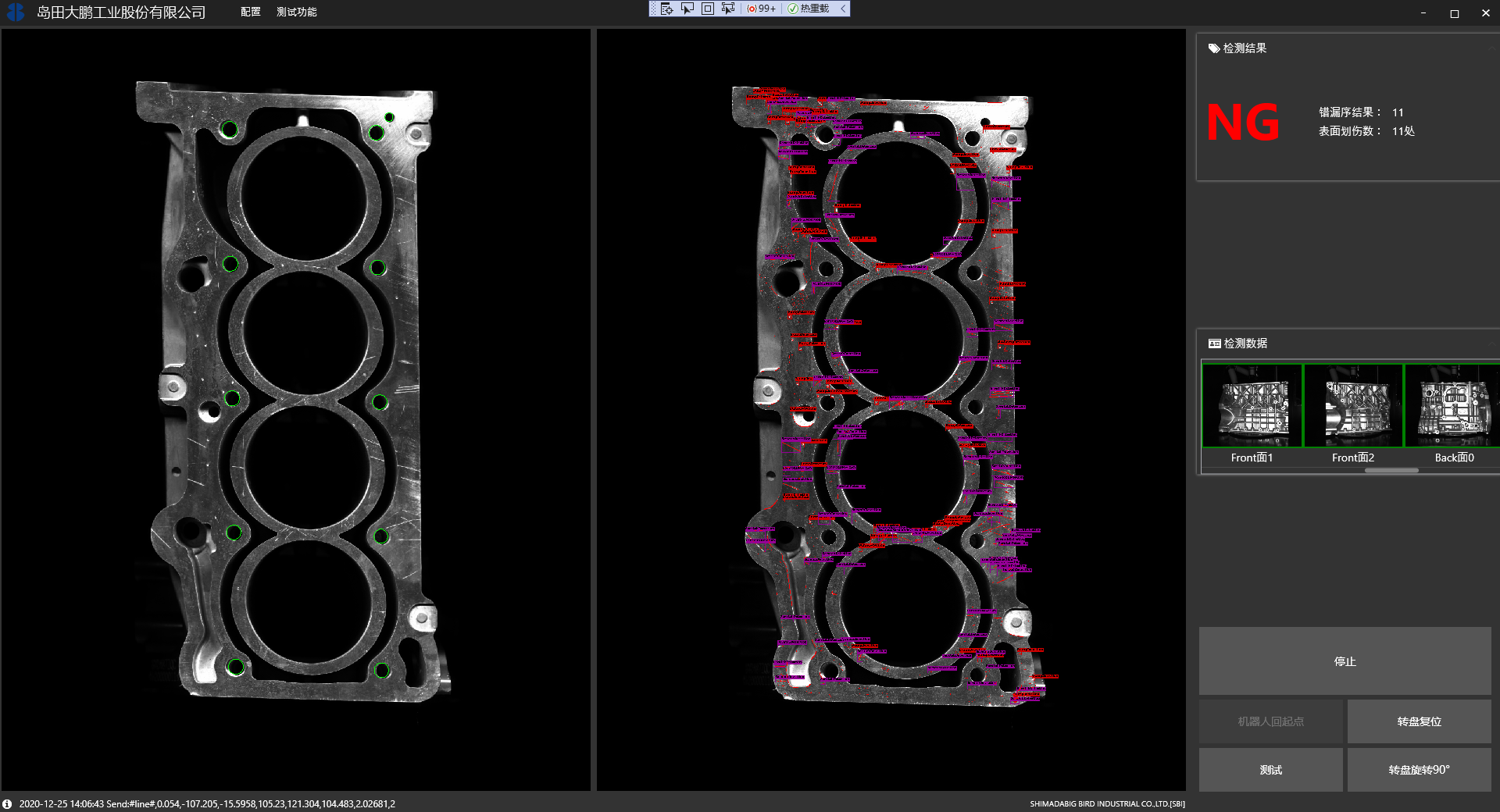

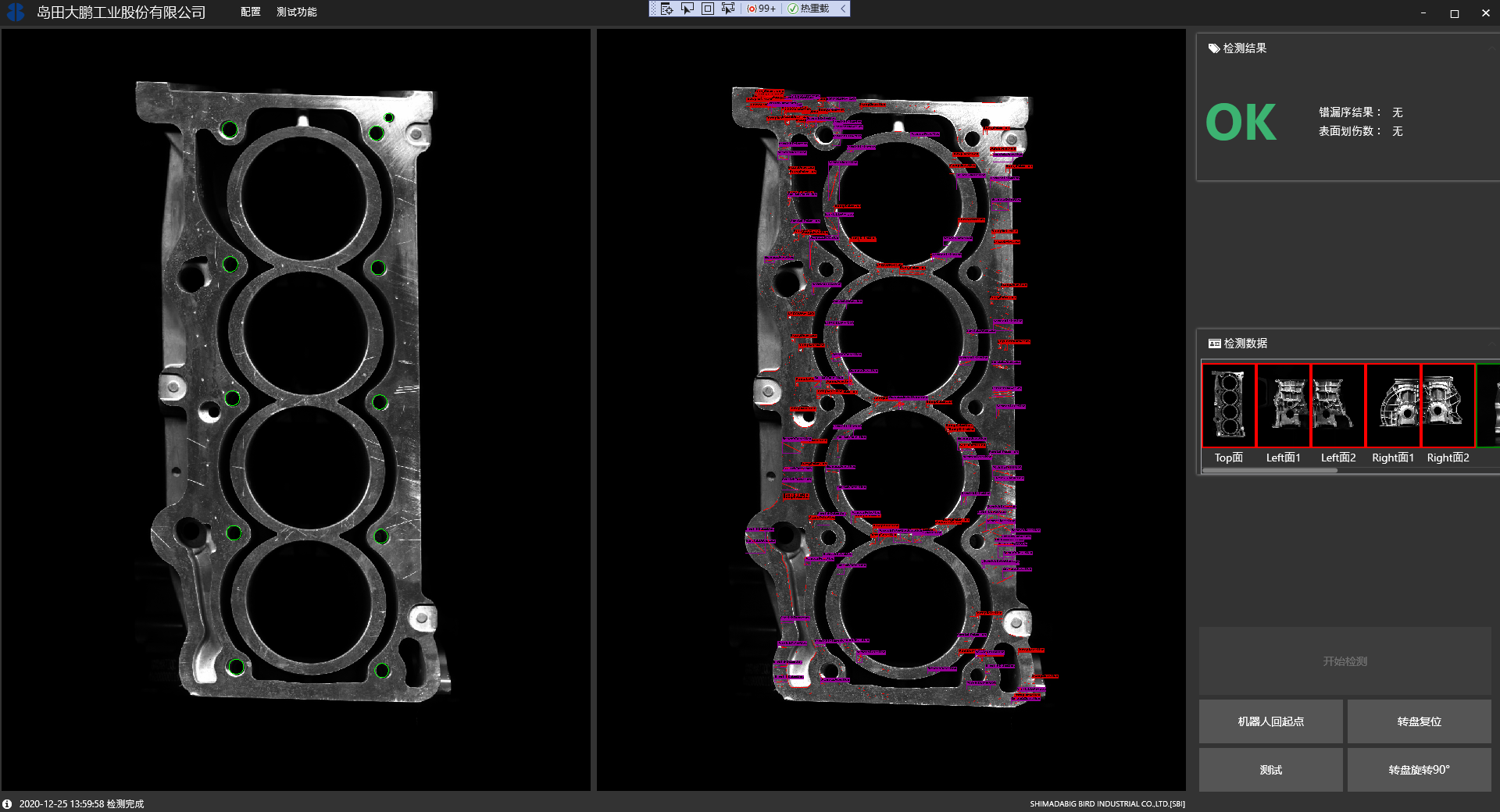

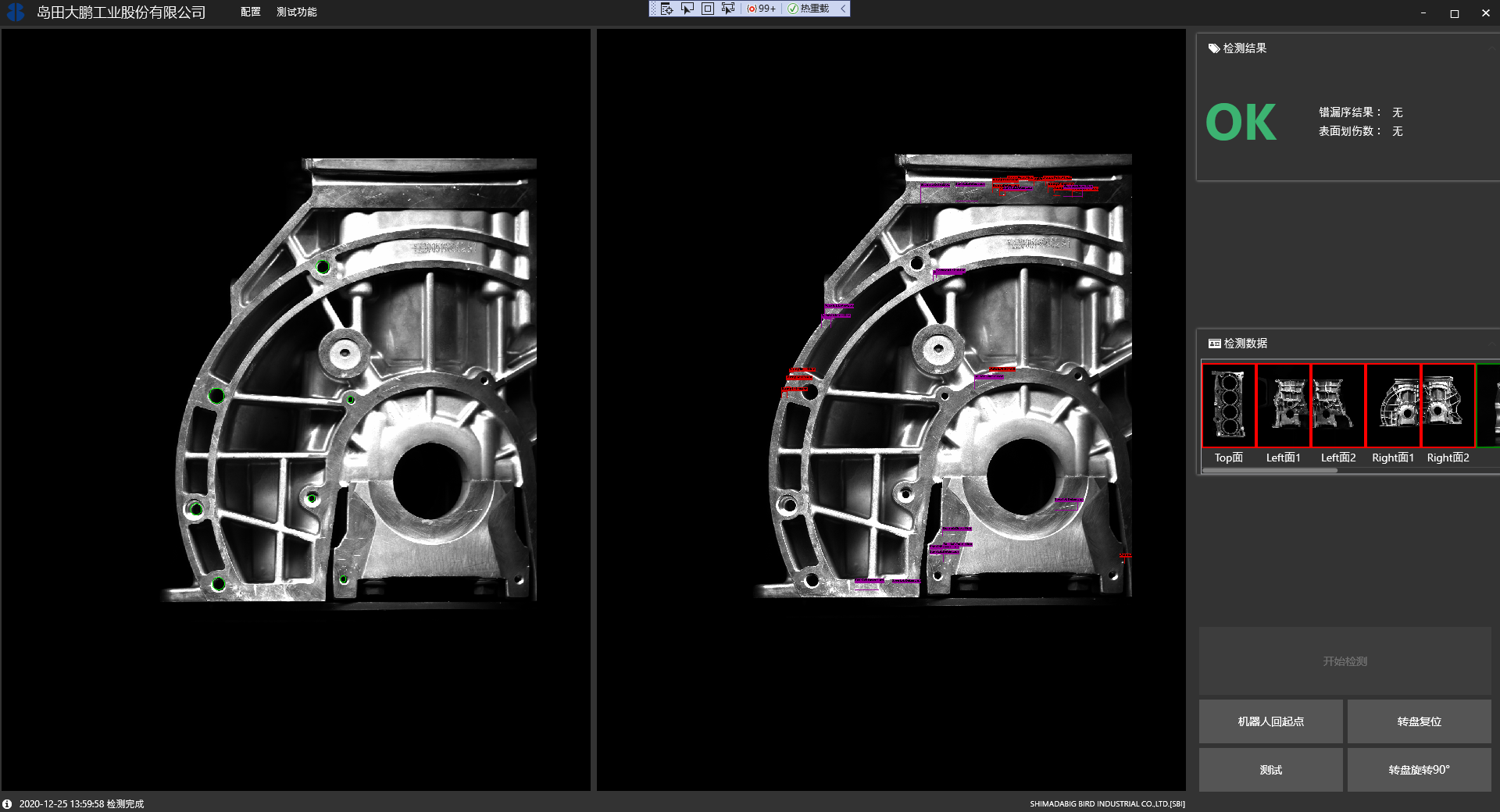

实现功能：缸体圆形孔洞错漏序检测；检测加工面划痕；检测加工面磕碰伤；检测加工面是否有黑色铁屑附着；支持用户绘制区域检测；支持实时查看相机画面；机种快速切换；路径规划自动示教

（以上产品参数仅供参考，详细情况请电话咨询）

【方案说明】

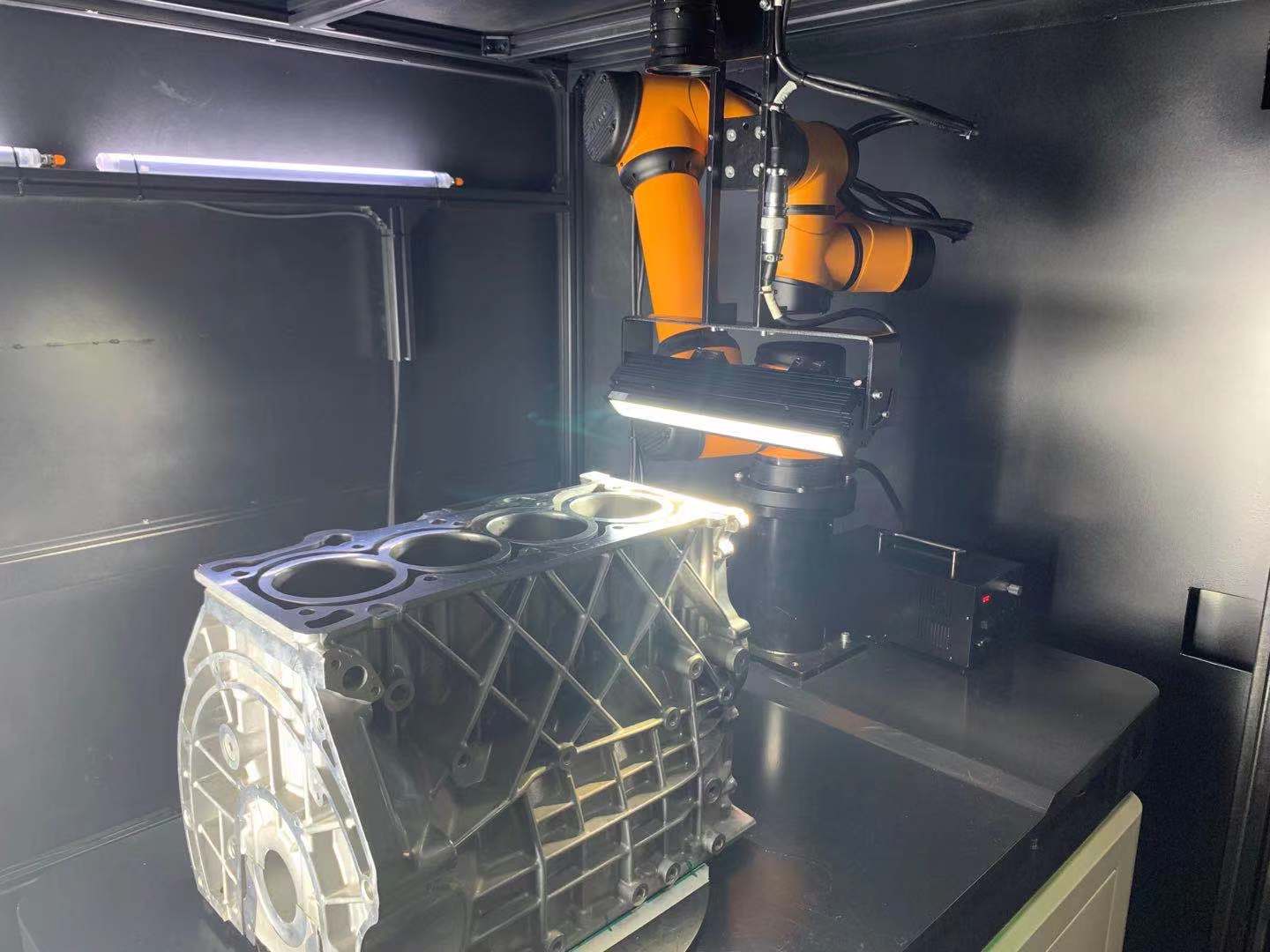

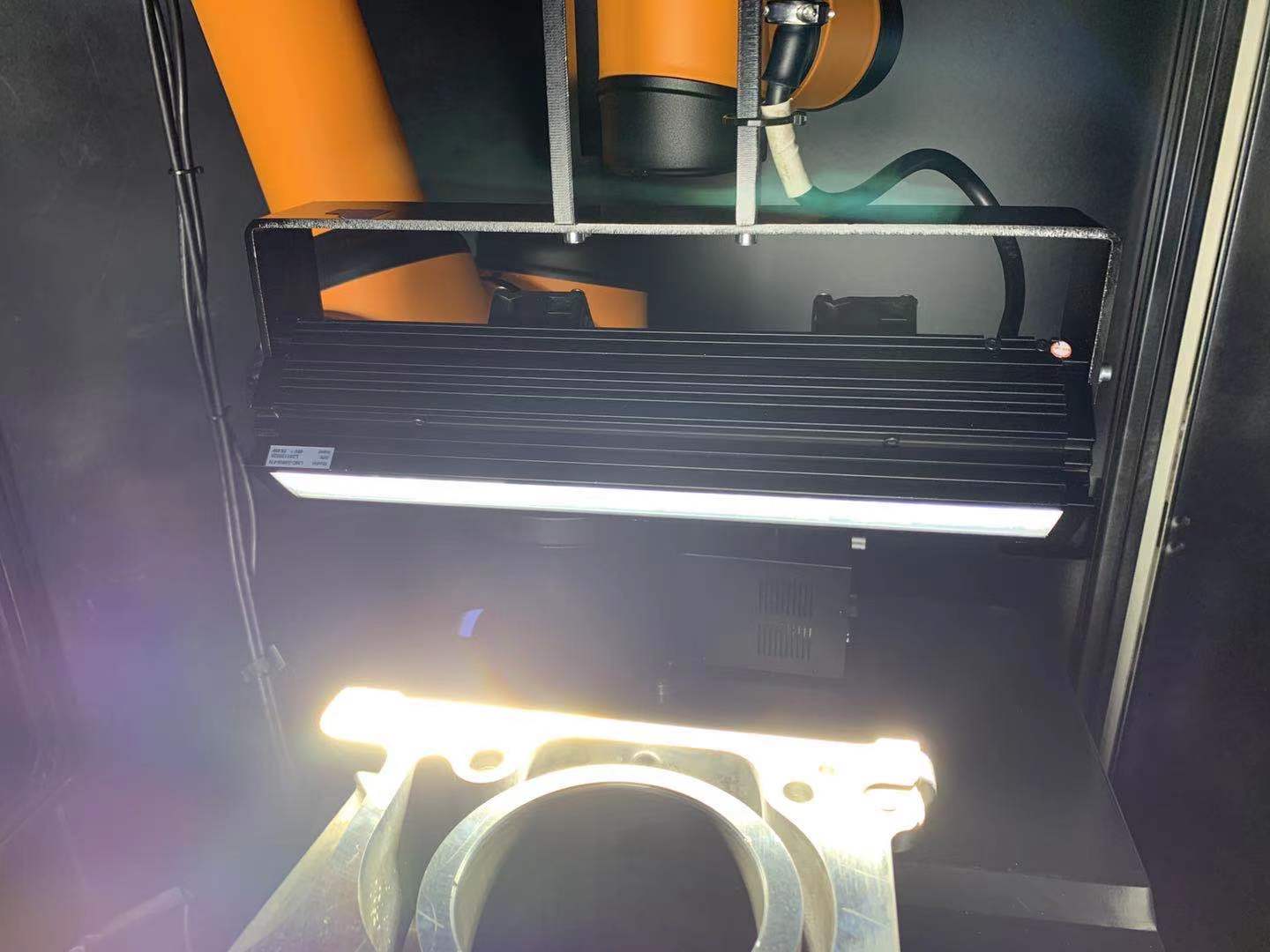

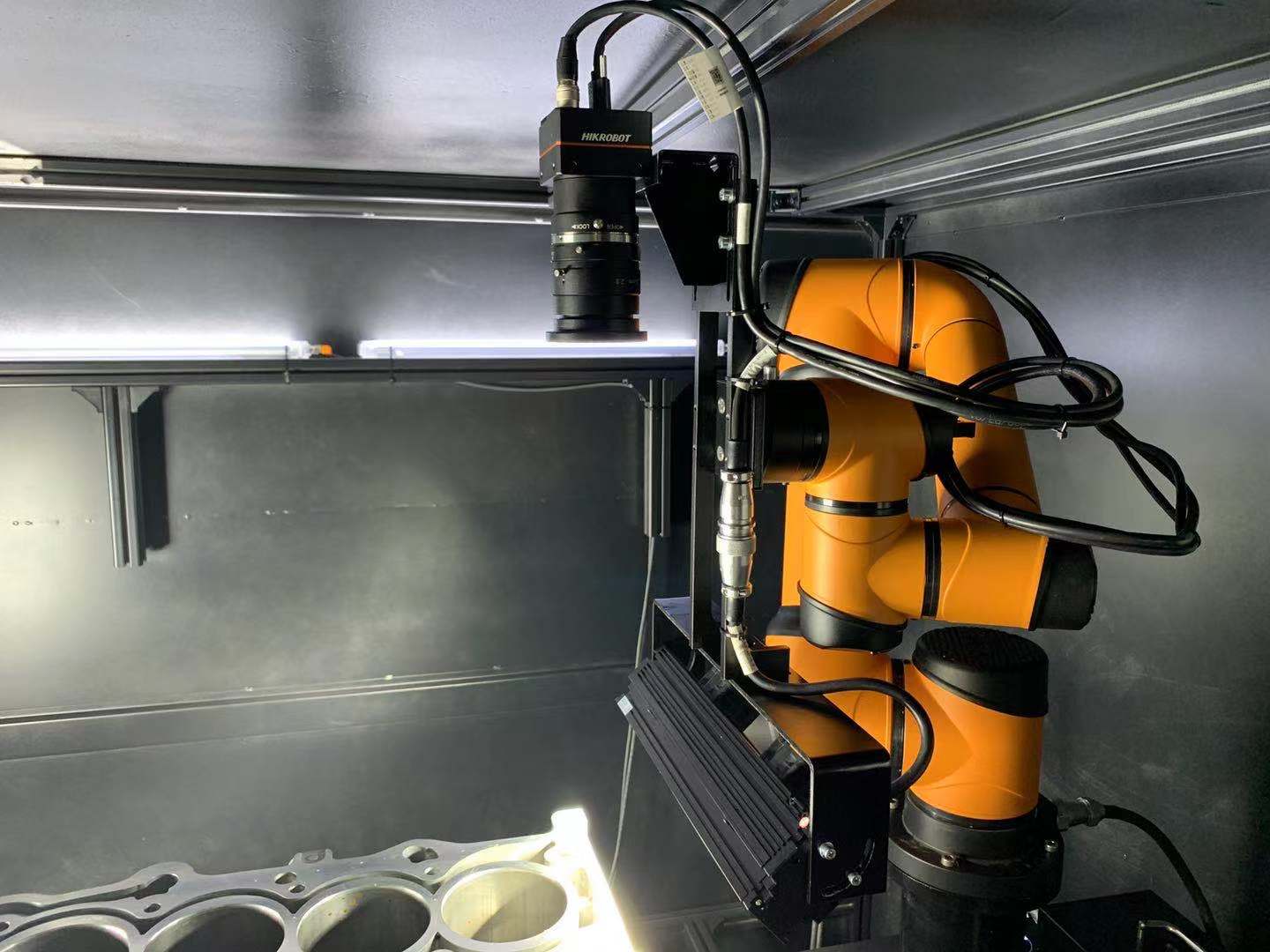

· 为什么用机器人携相机去拍上表面：缸体上表面尺寸大，单台固定相机的视野和分辨率覆盖不过来。让机器人持相机分区域移动拍摄，等于用一台相机覆盖整个平面，同时在每个区域都能保持足够的分辨率，比堆多台固定相机更经济。

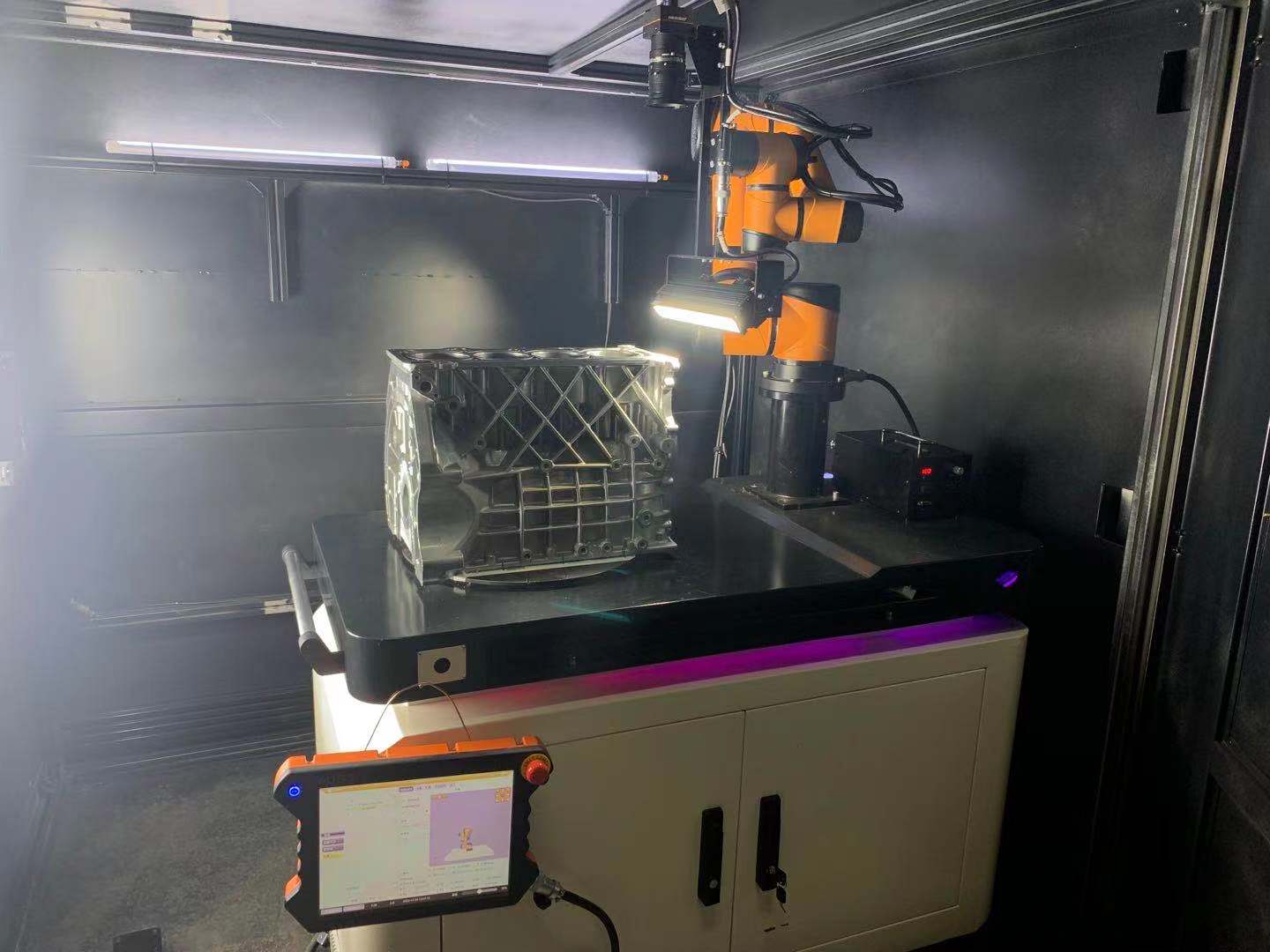

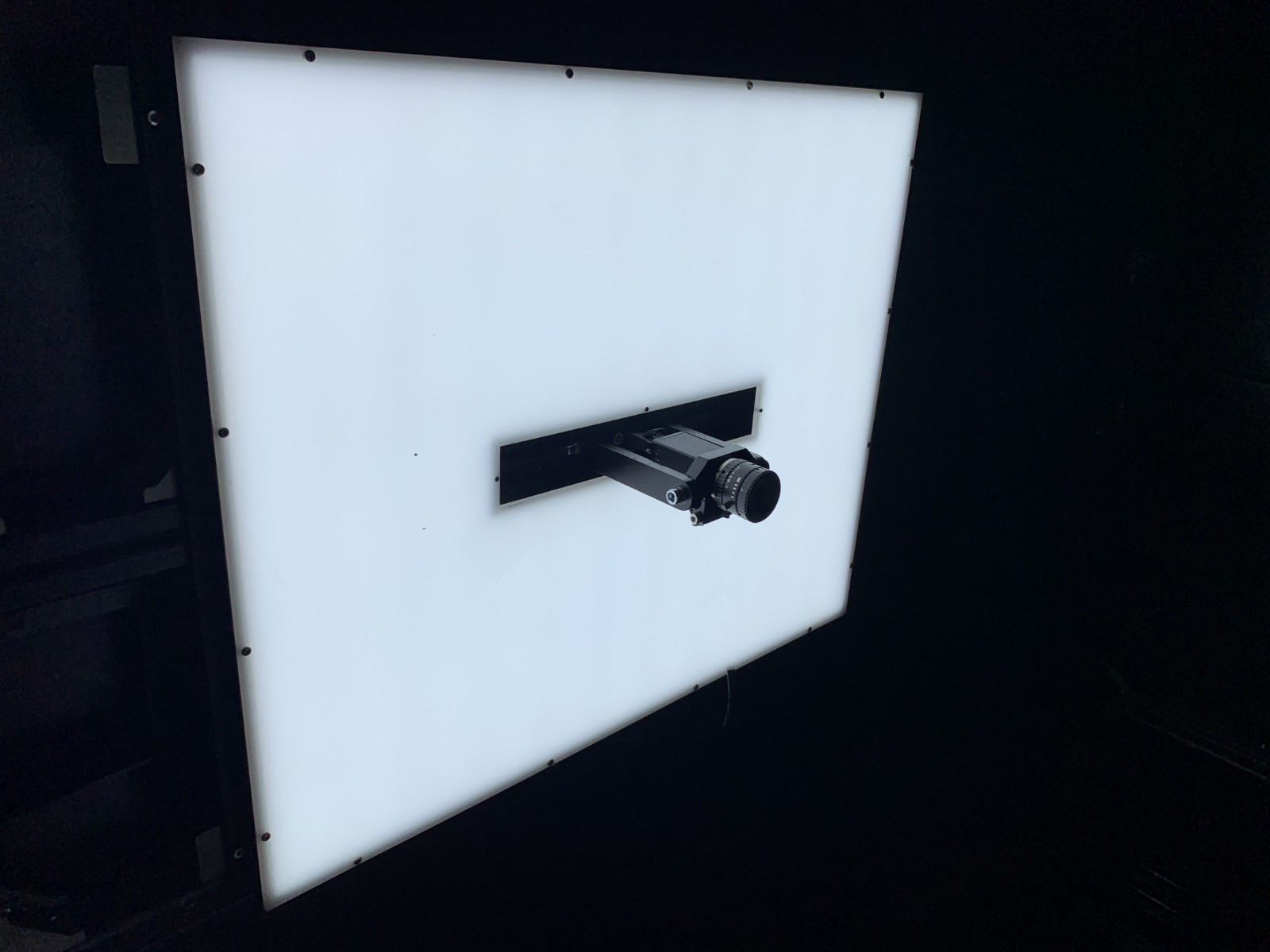

· 转台解决侧表面的角度问题：侧面检测的难点在于面多、角度不同。工件放在转台上旋转，侧面相机固定在最佳角度拍摄，转动过程中逐一完成各侧面的检测，机构简单且定位稳定。

· 黑色铁屑为什么要单独检测：铁屑附着在加工面上，装配后可能脱落进入油路或落进缸孔，是典型的隐性质量隐患。黑色铁屑与铸件本体的灰度接近，检测难度高于普通划痕，算法上需要针对这一项做专门处理。

· 区域绘制与自动示教降低使用门槛：工艺人员可以直接在图像上框选需要检测的区域，不需要编写代码；机器人路径通过自动示教生成，换型时不必重新逐点调试。这两项功能决定了设备在日常生产中的实际可用性。

【常见问题】

Q：检测节拍是多少？

A：节拍按工件情况定制。因为设备涉及机器人移动拍摄与转台转动的动作序列，实际节拍与工件的检测区域数量、拍摄点位多少直接相关。建议把工件图纸与希望的产能一并提供给工程师核算。

Q：能不能同时检测多种缸体型号？

A：可以。设备支持机种快速切换，配合路径规划自动示教功能，换型时调用对应程序与路径即可。如果型号之间尺寸差异很大，需要评估相机高度与镜头参数的调整方式。
