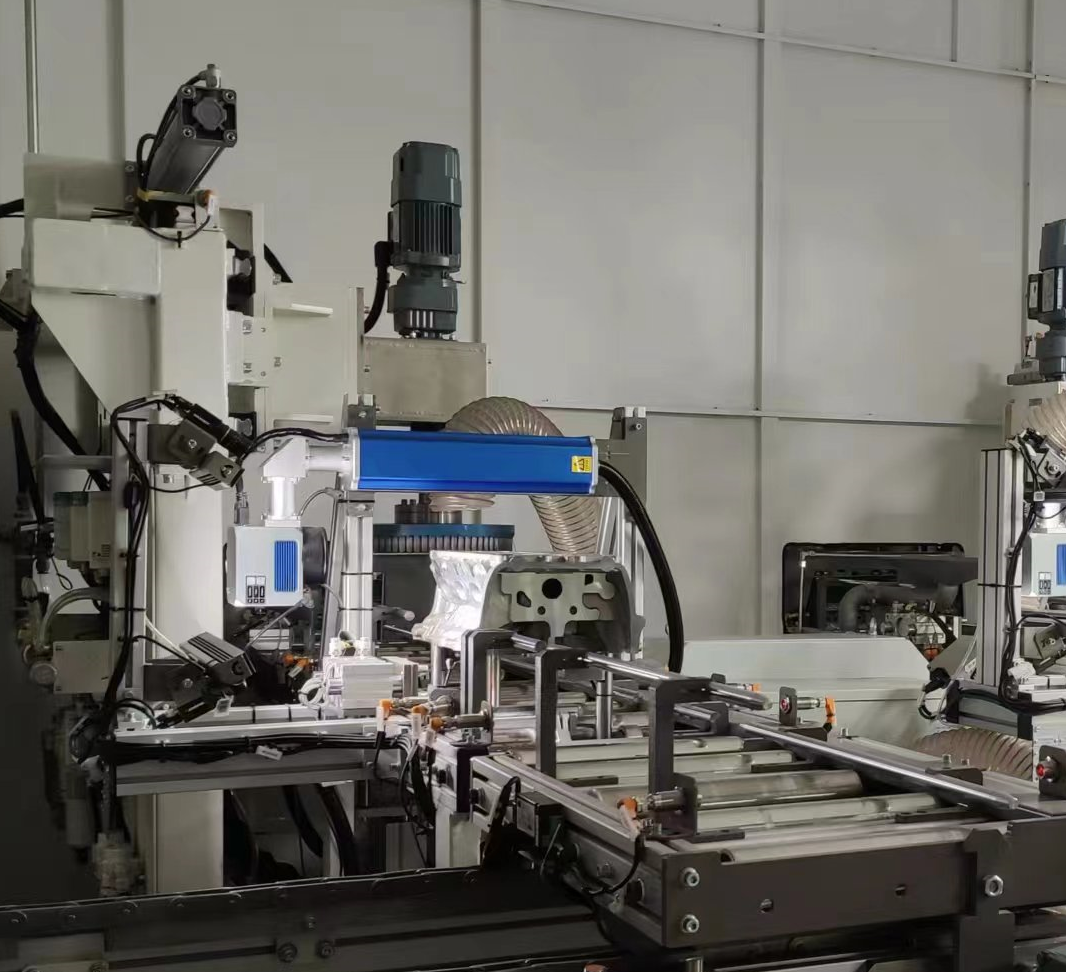

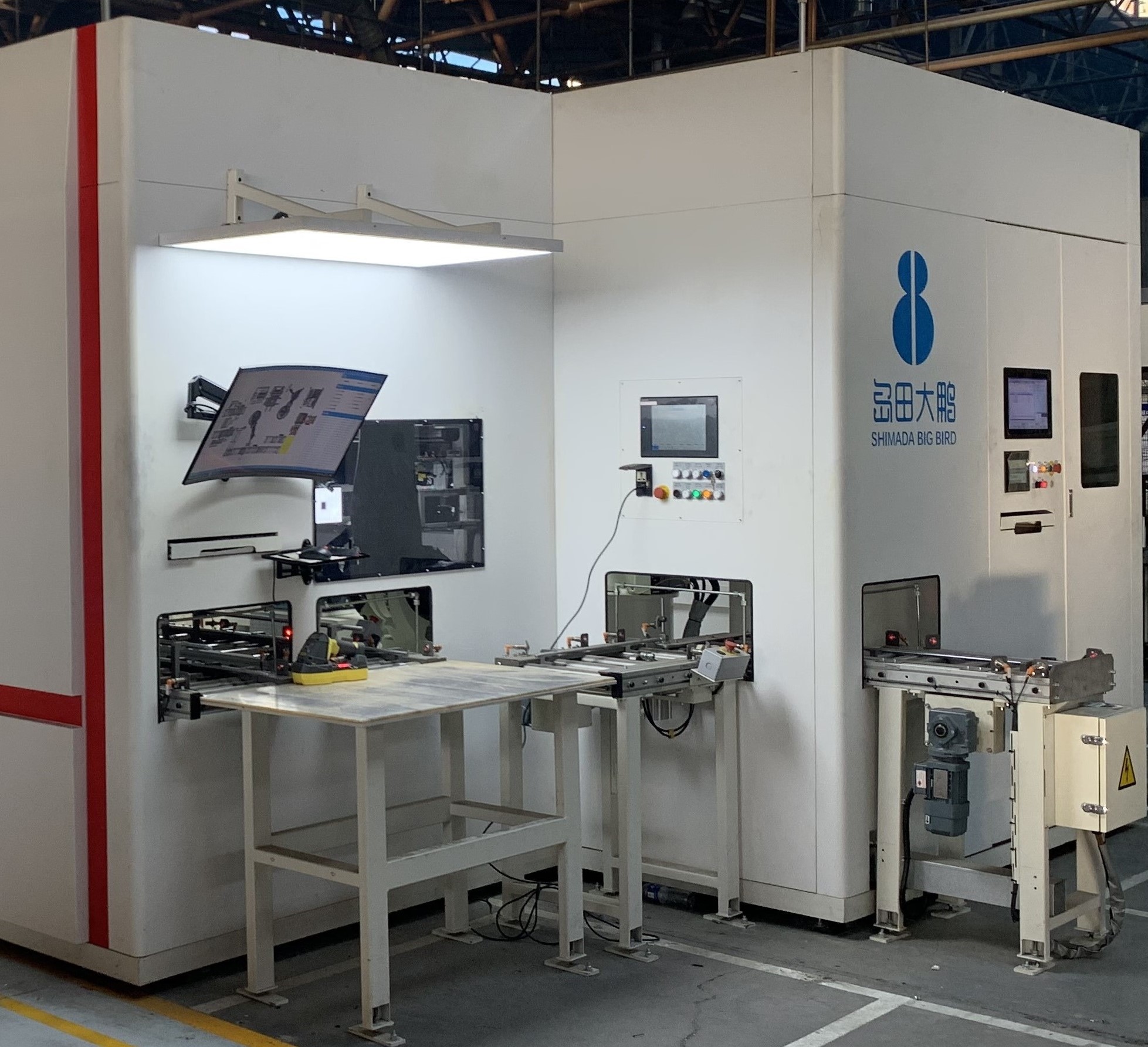

这台设备把缸盖下线前的多道检查合并到一个工位：自动识别机种并打码，燃烧室去毛刺，罩盖与进气面缺陷检查，3D尺寸检测，排气面与前后端缺陷检查，机加尺寸检测，最后人工复检。整机配置48台工业相机，轮廓尺寸大于0.5mm的缺陷检出率超过99.9%，节拍36到240秒可非标定制。

【适用工件与工艺场景】

对应工件为发动机缸盖，适用商用车、乘用车（含新能源）领域。设备规格5.25m×2.58m×4.08m（可非标定制），检测内容包括加工面与毛坯面的砂眼、气孔、沙块、断芯、错箱、炝烟、磕碰、划伤等，以及燃烧室、进排气道容积的间接测量。

【技术参数】

规格：5.25m×2.58m×4.08m（可非标定制）

适用行业：商用汽车、乘用汽车（包含新能源）等领域

对应工件：发动机缸盖

设备描述：多品种缸盖自动识别、打码、关键尺寸检测、缺陷检测、合格打标、信息绑定存储，代替人工检查

设备功能：燃烧室去毛刺、识别&打码、罩盖&进气面缺陷检查、3D尺寸检测、燃烧室&排气面缺陷检查、前后端缺陷检查、机加尺寸检测、人工复检

加工面&毛坯面缺陷检查项：砂眼、气孔、沙块、断芯、错箱、炝烟、磕碰、划伤等

尺寸测量：燃烧室、进排气道容积测量（间接）

检测能力：尺寸轮廓大于0.5mm的缺陷检出率超过99.9%

生产节拍：36S-240S/件（可非标定制）

工业相机：500-2500W像素（48台）

光源：面光、组合条光

控制系统：工控机、PLC

激光轮廓仪：检测精度±0.1mm

（以上产品参数仅供参考，详细情况请电话咨询）

【方案说明】

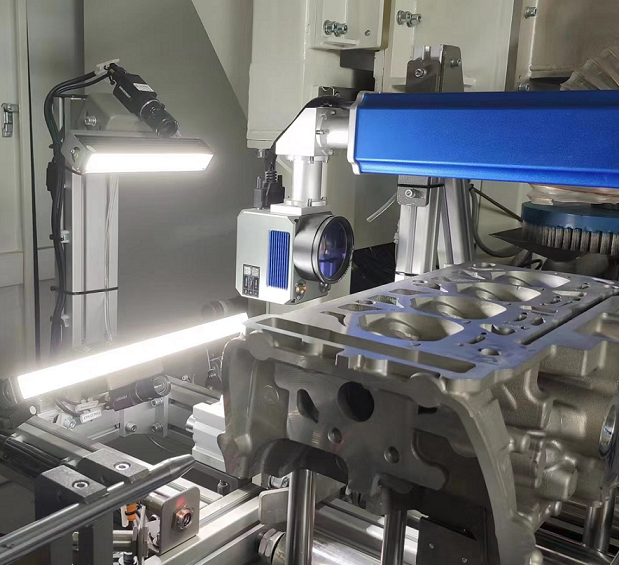

· 48台相机不是堆配置：缸盖有多达六个面需要检测，每个面的缺陷类型和照度要求还不一样。单台相机覆盖不了这么大范围，用少量相机靠移动拍摄又会拖长节拍。按面分组布置相机并行工作，是兼顾检出率与节拍的做法。

· 0.5mm检出率的含义要看清：指标写的是"尺寸轮廓大于0.5mm的缺陷检出率超过99.9%"，也就是说0.5mm是这个系统保证检出能力的下限。比0.5mm更小的缺陷，检出率会下降，采购时要把这一条按你们自己的验收标准对齐，不要想当然认为所有缺陷都能检。

· 容积间接测量解决什么问题：燃烧室与进排气道的容积直接影响发动机的压缩比与进排气效率，属于关键特性。用视觉做间接测量，可以在检测线上同步获得容积数据，避免把工件送去专门的容积检测设备，缩短质量控制周期。

· 去毛刺与检测同工位：燃烧室去毛刺后立即做缺陷检查，等于在同一工位完成了处理与验证，避免了去毛刺不彻底却流转到下游的情况。这种工序组合在缸盖这类高要求零件上是合理的安排。

【常见问题】

Q：48台相机的方案维护成本高吗？

A：相机本身属于工业级部件，正常使用故障率低。真正的维护重点在镜头清洁、光源老化与图像质量的定期校核。建议把每台相机的成像质量检查纳入日常点检表，出现亮度衰减或成像模糊时及时处理，避免影响检出率。

Q：人工复检工位是必需的吗？

A：在当前阶段是必要的。视觉系统负责把可疑件挑出来，人工复检负责对可疑件做最终判定，这套组合既能保证不放过缺陷，也能避免因算法误判造成的过度报废。随着数据积累，复检比例可以逐步优化。
