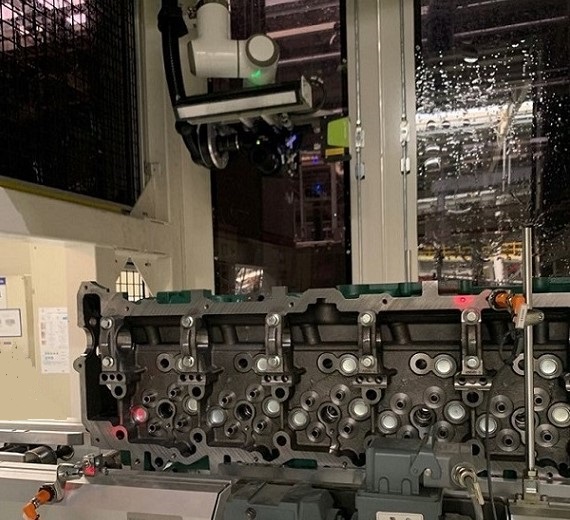

缸盖作为成品下线前的最后一道外观检查，重点在三个密封相关部位：气缸罩盖密封面、缸盖螺栓支撑面、缸盖底平面。这三处的划伤、凸瘤、凹坑、裂纹会直接影响密封效果和装配压紧。设备配置8K线扫相机与1200万像素面阵相机各一台，配合协作机器人完成检测，节拍3.5分钟。

【适用工件与工艺场景】

对应工件为新能源动力系统零部件及柴油、汽油汽车动力系统零部件，适用商用车、乘用车（含新能源）领域。设备功能包括读码、深度学习视觉检测、追溯、数据分析与远程查看，适合布置在缸盖机加线末端做成品下线检测。

【技术参数】

适用行业：商用汽车、乘用汽车（包含新能源）等领域

对应工件：新能源动力系统零部件，柴油／汽油汽车动力系统零部件

检测部位与缺陷类型：气缸罩盖密封面（划伤、凸瘤、凹坑、裂纹、磕碰）；缸盖螺栓支撑面（顶底面划伤、裂纹、磕碰）；缸盖底平面（顶底面及密封带区域划伤、裂纹、磕碰）

设备功能：读码、机器视觉检测（深度学习）、追溯、数据分析、远程查看

生产节拍：3.5分钟（根据工件情况定制）

工业相机：8K线扫相机X1、面阵相机1200万像素X1

光源：线扫光源X1、环形光源X1

控制系统：研华工控机

协作机器人：艾利特、新松、大族、杰卡

（以上产品参数仅供参考，详细情况请电话咨询）

【方案说明】

· 线扫与面阵混合使用的原因：密封面通常呈长条形连续结构，线扫相机沿长度方向逐行扫描，能够获得完整且均匀的成像，适合长窄区域；而螺栓支撑面等局部区域的检测，用面阵相机更灵活。两种相机搭配，是按检测区域的几何特征分配任务，而不是简单堆数量。

· 为什么要检测凸瘤和凹坑：密封面的失效不只是划伤。凸瘤会让密封垫局部压不实，凹坑则形成泄漏通道，两者都属于会直接影响密封性能的缺陷类型，但在图像上与普通纹理差异细微，需要算法针对性建模。

· 协作机器人的选择考虑：配置艾利特、新松、大族、杰卡等品牌协作机器人，主要考虑是检测工位通常与人工工位相邻，协作机器人在安全性配置与部署灵活性上更适配这种场景，同时品牌可选也有利于备件与维护安排。

【常见问题】

Q：为什么这个工位的节拍比其他检测设备长？

A：3.5分钟的节拍是因为需要逐面覆盖密封面并做高精度成像，检测区域数量多、单次成像要求高。这类成品下线检测工位通常不与高速机加线同步节拍，而是按检测完整性优先的原则设计。如果产线节拍要求更高，需要评估增加工位数量。

Q：检测出缺陷后如何处理？

A：系统输出判定结果与缺陷位置信息，便于后续返修定位。是否在该工位内集成打标或分流机构，可以按产线设计确定。缺陷数据本身会进入追溯系统，用于后续工艺改进分析。
