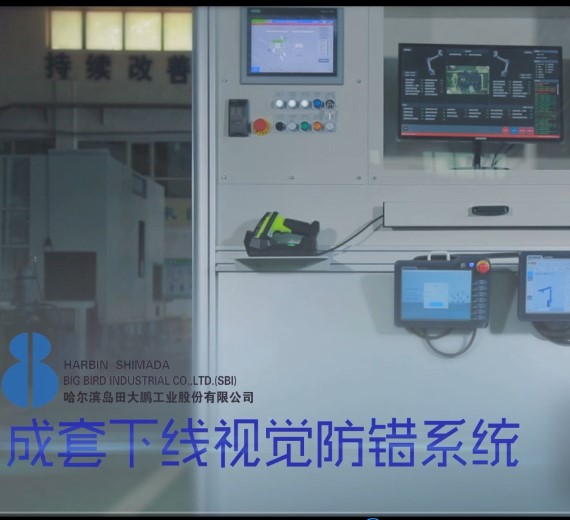

发动机和变速器总成下线前的错漏装检查，覆盖螺栓、多楔带、铭牌、合格证、风扇、滤清器等一长串零件。人工逐个核对既慢又容易疲劳漏检，这台设备用链板输送配合单机器人或多机器人结构，在总成下线的工位做在线检测，节拍70秒，正确率99%。

【适用工件与工艺场景】

对应工件为柴油发动机总成、汽油发动机总成、变速器总成等汽车总成单元，适用商用车、乘用车（含新能源）领域。设备规格11.23m×5.04m×3.14m（可非标定制），检测结果支持读码、人工复检、追溯与错漏装数据分析。

【技术参数】

规格：11.23m×5.04m×3.14m（可非标定制）

适用行业：商用汽车、乘用汽车（包含新能源）等领域

对应工件：柴油发动机总成、汽油发动机总成、变速器总成等汽车总成单元

设备类型：链板输送、机器人式（单机器人或多机器人）

设备描述：批量在线检测总成单元零部件错装、漏装（螺栓、多楔带、铭牌、合格证、风扇、滤清器等）

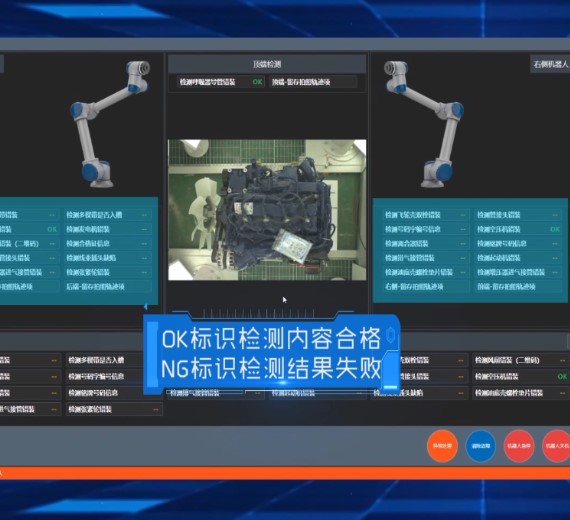

设备功能：读码、机器视觉检测（零部件检测&整体拍照留存）、人工复检、追溯、错漏装数据分析

生产节拍：70秒（根据工件情况定制）

工业相机：2000W像素

光源：超大尺寸高亮光源／高亮条光组合

正确率：99%

机器人：FANUC、ABB、KUKA、安川、新松、艾利特等

控制系统：西门子、三菱、研华工控机

（以上产品参数仅供参考，详细情况请电话咨询）

【方案说明】

· 整体拍照留存比检测本身更有长期价值：检测负责当班拦住不合格件，拍照留存负责事后追溯。总成件一旦出现问题需要回溯，有完整的过程影像就能快速定位是哪个环节出的差错，也能作为与客户沟通的依据。这项功能在质量追溯体系里的作用，往往超过检测本身。

· 链板输送适配总成的重量与形状：发动机、变速器总成重量大、底面不平整，用辊道输送接触面小、稳定性差。链板输送承载面大、运行平稳，适合总成类工件的整线流转，也便于在不同工位之间保持一致姿态。

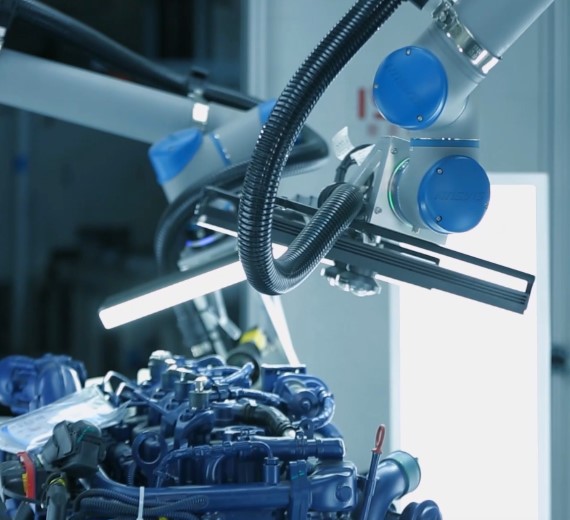

· 机器人数量按检测点位定：单机器人方案的投入较低，适合检测点位集中在一侧的情况；多机器人方案适合检测面分布广、点位多的总成。具体选单机还是多机，要按工件的检测清单核算，不必一开始就上多机配置。

· 99%正确率的适用边界：正确率指标需要结合漏检率与误检率一起看。对于安全相关件（如影响行车安全的零件），通常需要在此基础上叠加人工复检或加严判定阈值；对于外观类项目，可以适当放宽以控制误检带来的停线风险。

【常见问题】

Q：这套系统能检测哪些零件？

A：常规覆盖螺栓、多楔带、铭牌、合格证、风扇、滤清器等外观可见的装配项目。如果贵方有特殊的检测项（例如特定位置的角度、间隙、颜色差异），可以在方案阶段提出，由工程师评估成像方案与算法可行性。

Q：和发动机装配终检设备有什么区别？

A：定位相近但侧重点不同。成套下线视觉防错系统面向成套总成单元的通用错漏装检查，配置相对标准化；发动机装配终检设备则针对发动机总成的具体检查项做了细化，包含铭牌条码一致性核对、滤清器外观、中冷器与飞轮壳螺栓等多个专项。可以按产线的实际检测需求选择，也可以组合使用。
