镁合金件表面反光强、颜色浅，传统视觉检测在这种材质上容易失稳，而仪表盘支架这类装配件又同时要求检形位尺寸、检错漏装、检孔位隔皮是否去除。这台设备针对这类工件做在线检测，加工零件形位尺寸检查与零部件错漏装检查并行，三坐标相关性控制在±0.1mm，节拍10到30秒可定制。

【适用工件与工艺场景】

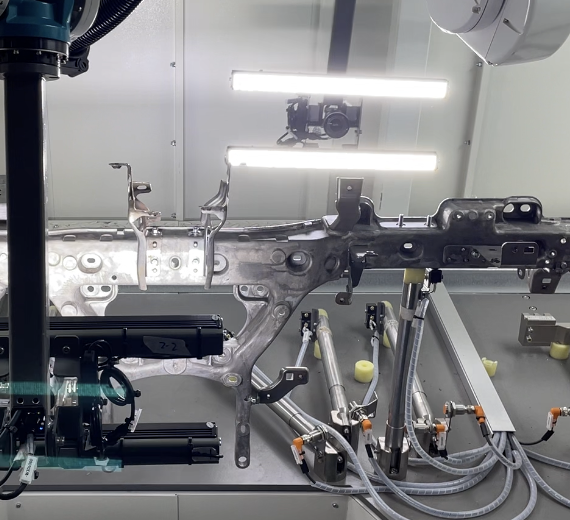

对应工件为以仪表盘支架为代表的汽车金属异形结构件，覆盖焊接件、冲压件、铸造件、压铸件。设备规格2.9m×2.2m或7m×4m（按需非标定制），适合布置在装配线旁做在线检测，检测结果支持读码、人工复检、追溯与缺陷数据分析。

【技术参数】

规格：2.9m×2.2m / 7m×4m（非标定制）

适用行业：金属零部件加工

对应工件：仪表盘支架为代表的汽车零部件（焊接件、冲压件、铸造件、压铸件等金属异形结构件）

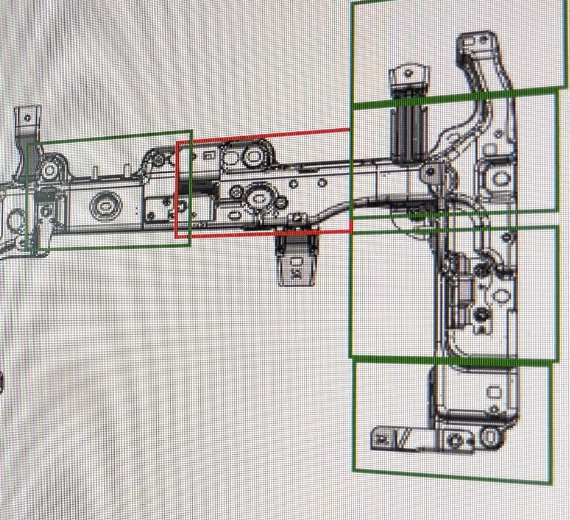

设备描述：在线检测支架上工件所装配的零件、检测支架上螺丝、螺母有无、检测产品支架上孔位的隔皮是否去除；加工零件形位尺寸检查，零部件错漏装检查，三坐标相关性±0.1mm

设备功能：读码、机器视觉检测、人工复检、追溯、缺陷数据分析

生产节拍：10-30秒（非标定制）

工业相机：2000万像素

光源：双条形光

控制系统：工控机、网络IO控制器

（以上产品参数仅供参考，详细情况请电话咨询）

【方案说明】

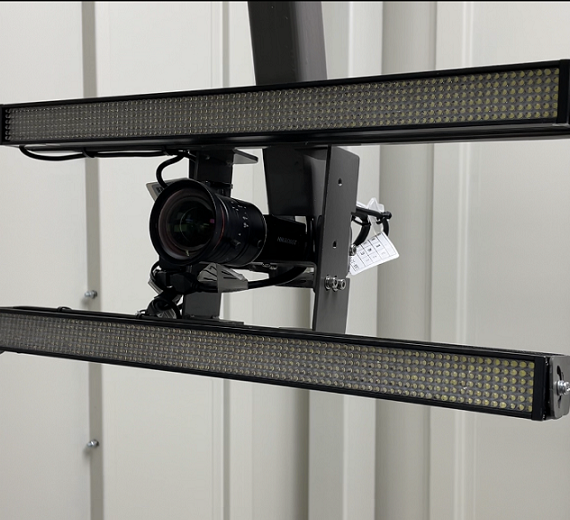

· 镁合金件的成像难点：镁合金表面呈浅色金属光泽，反光强、对比度低，缺陷与正常区域在图像上差别很小。设备采用双条形光布置，通过控制入射角度把反射光引开，让孔位、螺纹、隔皮这些特征在图像里形成稳定对比，这是检测能否长期稳定运行的前提。

· 一台设备同时做尺寸与错漏装：装配线上这两项检查传统上由不同工位分别完成。设备把形位尺寸检查与零部件错漏装检查合并在同一工位，减少工件转运次数，也避免了两次装夹带来的定位误差。

· 三坐标相关性±0.1mm：这个指标表示视觉测量结果与三坐标测量机的偏差控制在0.1mm以内。它的意义在于：视觉检测可以作为批量在线手段替代三坐标抽检，而三坐标则保留用于周期性校核与争议判定。

【常见问题】

Q：视觉检测能完全替代三坐标吗？

A：不能完全替代，但可以替代大部分抽检工作。合理的使用方式是：视觉设备做100%在线全检，负责把不合格品拦下来；三坐标按周期做抽样复测，用于验证视觉系统的稳定性。两者定位不同，不是二选一的关系。

Q：孔位隔皮检测是什么意思？

A：镁合金压铸件在模具分型面或孔位处容易出现一层薄薄的飞边残留，俗称隔皮。它会影响后续装配的贴合与螺栓的压紧效果，属于必须清除的项目。视觉检测通过孔口的灰度与轮廓特征判断隔皮是否已去除。
