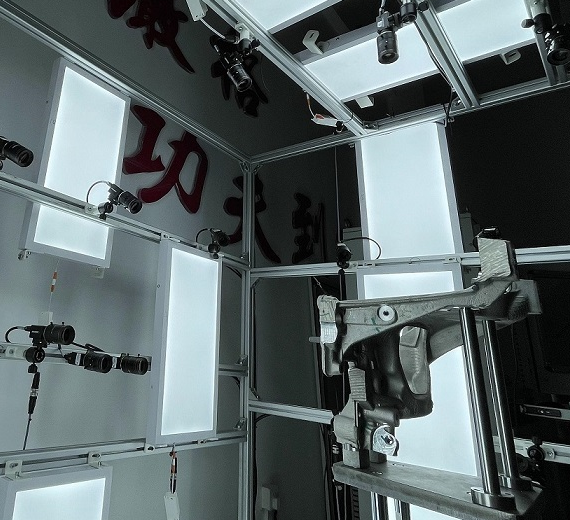

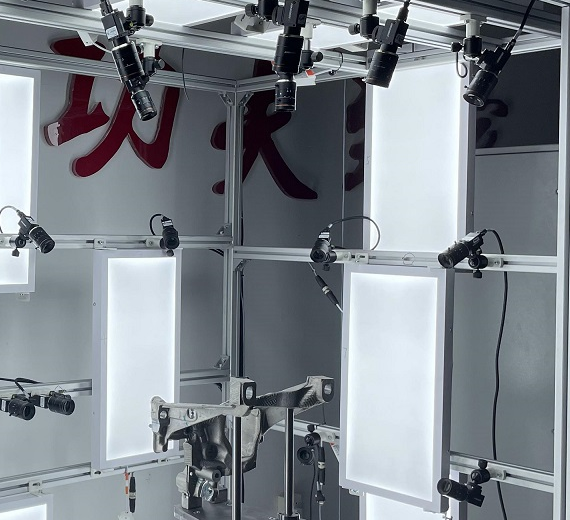

分体式手工检具测大件，测一个工件要换好几套检具，测量结果还依赖操作者的手感；三坐标精度够但节拍慢，只能抽检。这套系统用多目视觉做在线全尺寸测量，长度方向覆盖500到2000mm，测量精度±0.1mm、重复测量精度±0.02mm，单件检测时间10到20秒，可以做到加工错漏的无漏检。

【适用工件与工艺场景】

适用行业为商用汽车、乘用车（含新能源）等领域的金属零部件制造。工件类型为金属件，长度方向500-2000mm、宽度500-1000mm，重量20kg以内，材质以铝、铁为主，表面为金属亮色。适合机加或焊接完成后、装配之前的全尺寸在线检测工位。

【技术参数】

适用行业：商用汽车、乘用汽车（包含新能源）等领域

工件类型：金属件

尺寸范围长度方向：500-2000mm

尺寸范围宽度方向：500-1000mm

重量：＜20KG；材质：铝、铁；表面：金属亮色

测量精度：±0.1mm

节拍：10-20s（检测时间）

加工错漏：无漏检

重复测量精度：±0.02mm

三坐标相关性：±0.1mm

标定周期：大于12个月

标定时间：小于30分钟/人

机械定位要求：大于±2.5mm

检测范围调整：用户可配置

机种切换：提前预制／可一键切换选择

统计分析功能：追溯／监测点测量值统计／故障分析／报表输出

（以上产品参数仅供参考，详细情况请电话咨询）

【方案说明】

· 机械定位要求±2.5mm意味着什么：工件放到夹具上，位置允许有2.5mm的偏差，系统靠视觉自动找回实际姿态，不需要高精度工装定位。这一条直接决定了产线的投入：用普通输送定位机构就能满足，不必为每款工件配精密检具。

· 标定周期大于12个月、标定30分钟：标定是视觉测量系统维持精度的基础动作。一年以上的周期意味着不用频繁停产校核；单次标定30分钟以内，可以安排在换班或检修窗口完成，不影响正常生产。这两项参数是评估设备可用性的关键，采购时值得单独确认。

· 机种切换一键完成：多型号混线生产时，换型的效率决定设备实际利用率。系统支持提前预制各种机型的测量方案，切换时一键调用，不需要工程师重新配置参数。

· 统计分析不是附加功能：追溯、监测点测量值统计、故障分析与报表输出，构成质量数据的闭环。测量值趋势能提前暴露工艺漂移，比等到工件超差后再追查要主动得多。

【常见问题】

Q：10-20秒的检测时间，和传统测量方式差多少？

A：传统手工检具逐项测量通常以分钟计，三坐标测量机做全尺寸检测往往需要几十分钟且需恒温环境。10-20秒对应的是产线在线全检的节拍要求，这是视觉测量的核心优势所在。

Q：系统对车间环境有什么要求？

A：视觉测量对环境变化的敏感度比接触式测量高，温度波动、振动、环境光都可能影响结果。设备在算法层面做了姿态补偿以抑制温差影响，但安装位置仍建议避开振动源与强光干扰区域。具体要求由工程师在方案阶段按现场条件确认。
