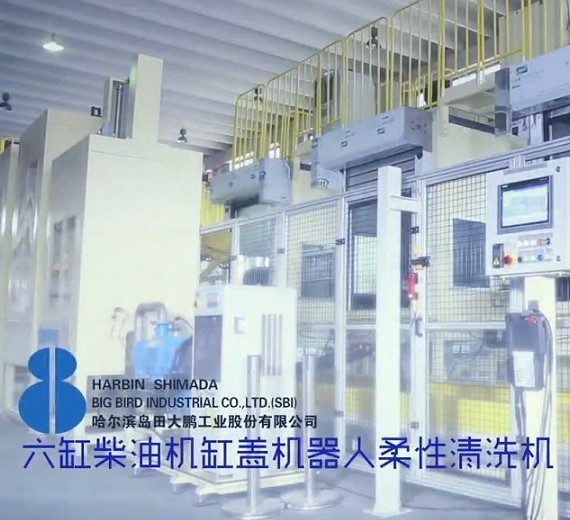

六缸柴油机缸盖结构复杂，水套、油道、气道彼此交错，孔口多、腔体深，清洗难点从来不在表面，而在腔道内部残留的切削液与金属屑。这台设备用一条地轨把缸盖在各个清洗室之间搬送，机器人持工件完成整体紊流清洗与定点精洗，再进入真空干燥，单件节拍300秒，颗粒度控制在≤800μm。

【适用工件与工艺场景】

对应工件为六缸柴油机缸盖，铸铁、铸铝均可，单件最大重量约300kg。工件由动力总成机加线下线后进入本设备，清洗完成对接装配线，属于缸盖机加后、装配前的清洁度管控环节，尤其适合需要同时清除水套内腔与油道孔残留的机型。上料通过机动辊道连续输送，适合长条形车间布局。

【技术参数】

节拍：300秒

上料：缸盖通过上料机动辊道输送

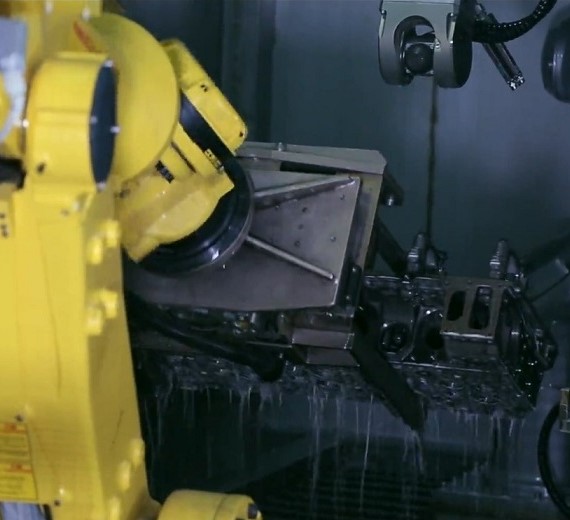

清洗：地轨机器人持工件、放入各清洗室夹具上；整体&紊流清洗、小机器人持喷嘴定点清洗、油道清洗、水套清洗

干燥：地轨机器人持工件放入机械工位定点吹干、真空干燥

降温：多工位放置式自然降温、机动辊道下料

颗粒度：≤800μm

表面：定位及夹紧面无磕碰划伤；全部表面、孔道目测无明显可见水渍

（以上产品参数仅供参考，详细情况请电话咨询）

【方案说明】

· 为什么是机器人持工件，而不是固定喷嘴：六缸缸盖的水道和油道走向不规则，固定喷嘴只能覆盖设计时对准的那几个角度，工件在夹具上稍有姿态偏差就会漏洗。机器人持工件进各清洗室，等于让工件去适应每个工位的专用清洗机构，覆盖更稳定，也更容易换型。

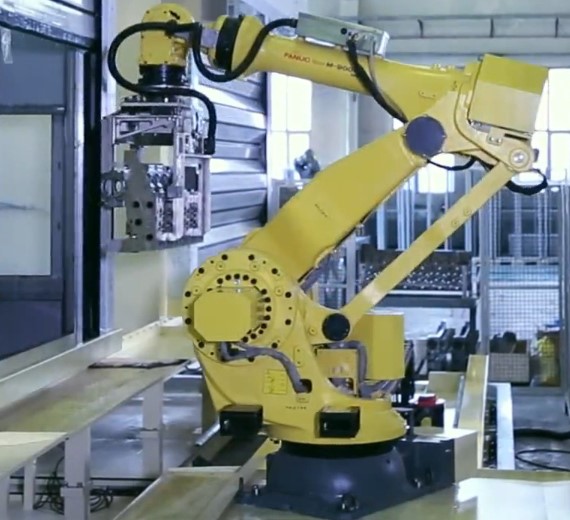

· 地轨既是输送，也是定位：缸盖在各工位之间的转移全部由同一条地轨完成，不需要额外机械手搬运。少一次装夹就少一次磕碰风险，也省掉搬运动作占用的节拍。

· 整体清洗与定点清洗分工：整体紊流清洗负责大面域与常规孔位，小机器人持喷嘴定点清洗专门针对油道、水套这些固定喷嘴够不到的部位。分开的好处是不必为了照顾深腔而把所有喷嘴压力都调高，避免缸盖表面被高压水打出损伤。

· 干燥走两步再降温：先定点吹干带走大面积积水，再真空干燥处理腔体死角，最后转多工位自然降温，工件下料时不烫手，可以直接进入下一道工序。

【常见问题】

Q：颗粒度≤800μm是什么水平？

A：800微米约合0.8毫米，针对的是缸盖内部腔道残留的金属屑与杂质颗粒，属于柴油机缸盖类件的常规管控量级。具体验收标准要以主机厂的来料检验规范为准；如果你们内部标准更严，定方案时需同步调整清洗压力、过滤精度与干燥方式，节拍和配置也会随之变化。

Q：300秒节拍里包含上下料时间吗？

A：300秒指单件从进入清洗流程到完成干燥降温的节拍，上下料由机动辊道连续进行，不与清洗动作冲突。若产线要求更快，可以增加清洗室并联，或把自然降温改成冷风降温，但降温方式直接影响工件表面水渍表现，改之前建议先做批量验证。
